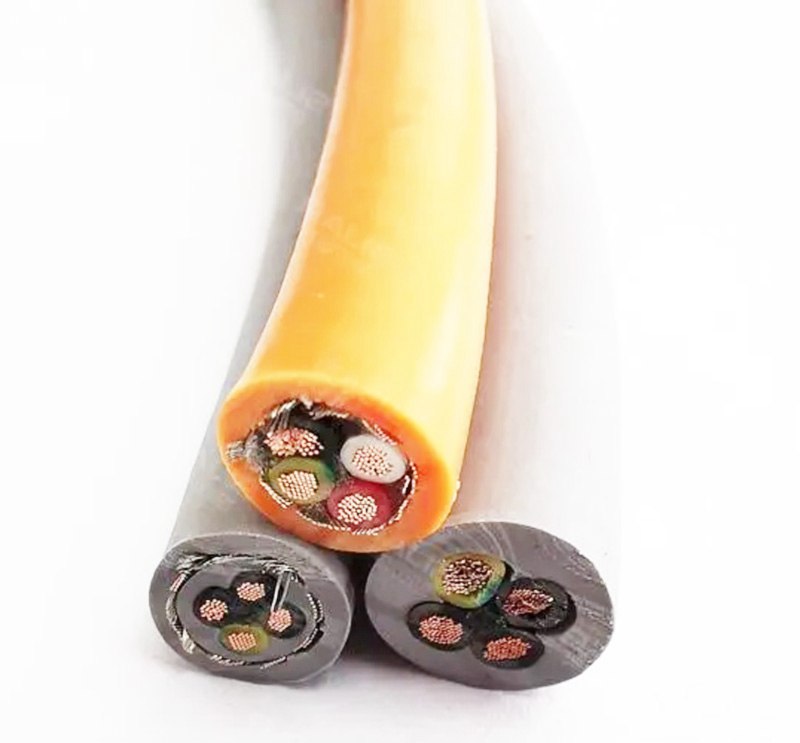

电线线缆结构
线芯
①效果是用来传输电能，常用资料为铜、铝。
②截面积（计量单位平方毫米）：为了便于制作和运用电缆的截面采纳规范系列标准，我国的规定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。
③线芯结构：采纳多根细丝绞组成束，之后经过模具进行压紧，使紧压系数从0.73提高到0.9以上，有利于进行压接衔接。
④电缆导体电阻：导体自身具有电阻，经过电流时会发热，其温升数值是约束电缆载流量的要害因素。咱们期望导体的电阻越小越好。
导体屏蔽层（也称内屏蔽层、内半导电层）
①导体屏蔽层是挤包在电缆导体上的非金属层，与导体等电位，体积电阻率为100~1000Ω?m。与导体等电位。
②一般状况3kV及以下低压电缆没有导体屏蔽层，6kV及以上的中高压电缆都必须有导体屏蔽层。
③导体屏蔽层首要效果：消除导体外表的坑洼不平；消除导体外表的顶级效应；消除导体与绝缘之间的孔隙；使导体与绝缘之间严密的触摸；改进导体周边的电场散布；关于交联电缆导体屏蔽层还具有按捺电树成长和热屏蔽效果。
绝缘层（也称主绝缘）
①电缆主绝缘具有耐受体系电压的特定功用，在电缆运用寿命周期内，要长时间接受额外电压和体系毛病时的过电压，雷电冲击电压，确保在作业发热状态下不产生相对地或相间的击穿短路。因而主绝缘资料是电缆的质量要害。
②交联聚乙烯是一种杰出的绝缘资料，现在得到广泛的运用,其色彩为青白色半透明。其特性是：较高的绝缘电阻；可以耐受较高的工频、脉冲电场击穿强度；较低的介质丢失角正切值；化学功用安稳；耐热功用好，长时间答应运转温度90℃；杰出的机械功用，易于加工和工艺处理。
绝缘屏蔽层（也称外屏蔽层、外半导电层）
①绝缘屏蔽层是挤包在电缆主绝缘上的非金属层，其资料也是交联资料，具有半导电的性质，体积电阻率为500~1000Ω?m。与接地维护等电位。
②一般状况3kV及以下低压电缆没有绝缘屏蔽层，6kV及以上的中高压电缆都必须有绝缘屏蔽层。
③绝缘屏蔽层的效果：电缆主绝缘与接地金属屏蔽之间的过渡，使之有严密的触摸，消除绝缘与接地导体之间的孔隙；消除接地铜带外表的顶级效应；改进绝缘外表周边的电场散布。
④绝缘屏蔽依照工艺分为可剥离型和不行剥离型，一般中压电缆，35kV及以下选用可剥离型，好的可剥离绝缘屏蔽具有杰出的附着力，剥离后没有半导电颗粒残留。110kV及以上选用不行剥离型。不行剥离型屏蔽层与主绝缘的结合更严密，施工工艺要求更高。
金属屏蔽层
①金属屏蔽层包裹在绝缘屏蔽层外，金属屏蔽层一般选用铜带或铜丝，它是将电场约束在电缆内部，维护人身安全的要害结构。也是维护电缆免受外界电气搅扰的接地屏蔽层。
②在体系产生接地或短路毛病时，金属屏蔽层是短路接地电流的通道，其截面积应根据体系短路容量、中性点接地方法核算确认，一般10kV体系核算屏蔽层截面积引荐不小于25平方毫米。
③在110kV及以上电缆线路中金属屏蔽层是由金属护套构成，既有电场屏蔽效果还有防水密封功用，一起还兼有机械维护功用。
④金属护套的资料和结构一般选用波纹铝护套；波纹铜护套；波纹不锈钢护套；铅护套等。别的有一种复合护套，是选用铝箔贴在PVC、PE护套内的结构，在欧美的产品中运用较多。
铠装层
①在内衬层外环绕有金属铠装层，一般选用双层镀锌钢带铠装。其效果是维护电缆内部，避免在施工、运转过程中机械外力对电缆的损害。也兼有接地防护的效果。
②铠装层有多种结构，如钢丝铠装，不锈钢铠装，非金属铠装等，用于特别电缆结构。
外护套
①这是电缆最外边的维护，一般选用聚氯乙烯（PVC）聚乙烯(PE)，都是绝缘资料，选用挤包成形。依照技能要求，一般选用的是阻燃聚氯乙烯（PVC）。习惯冬天冰冷和夏日酷热的要求，不开裂，不软化。
②外护套首要的效果是密封避免水分侵入，维护铠装层不受腐蚀，避免电缆毛病引发的火灾扩展。
③在外护套上还打印有电缆的特性信息，如标准、类型、出产年份、制作厂、接连计米长度等。
